Nagynyomású szivattyúk

A MAXIMATOR sűrített levegős hajtás koncepció számos előnnyel jár:

Nyomásszabályozás kézi nyomásszabályozóval vagy pneumatikus szeleppel
A sűrített levegős meghajtás optimális választás robbanásveszélyes helyekre
A beállított végnyomás elérésekor a szivattyú leáll
Szivárgásra adott reakció automatikus kiegészítő szivattyúzással
Nulla energiafogyasztás hosszabb nyomástartási idő esetén
Nulla maradékhő a nyomásfenntartási fázisban
A berendezés egyszerű telepítése és problémamentes kezelése. Kizárólag sűrített levegő forráshoz, valamint a szívó- és nyomócsövekhez való csatlakozás szükséges
Működési szempontból biztonságos, könnyen telepíthető és alacsony karbantartási igényű

A MAXIMATOR szaktanácsadást, valamint komplett rendszerek tervezését és szállítását is magába foglaló átfogó szolgáltatásokat biztosítja az Ön optimális és gazdaságos teszteléseihez.
A MAXIMATOR szivattyúk 5 kivitelben állnak rendelkezésre - M, S, G, GX, DPD. Ezek a különböző szivattyúzási közegekhez való alkalmasságuk, a fokozatos áramlási sebesség és a maximálisan megengedett üzemi nyomás tekintetében különböznek. A MAXIMATOR minden egyedi igénynek megfelelő folyadékszivattyút kínál.

Betriebsanleitung-Pumpen-de-2016.pdf

Letölthető >

Általános iránymutatások a sűrített levegővel hajtott szivattyúk optimális működéséhez

Szerelési pozíció

A MAXIMATOR szivattyúk általában bármilyen helyzetben üzemeltethetők, ugyanakkor a szivattyú függőleges helyzete garantálja a maximális tömítés élettartamot.

Csatlakozási paraméterek

Figyelem! Ügyeljen arra, hogy a szivattyú további csatlakoztatásához csak a szivattyú nyomástartományának megfelelő csavarokat és csővezetékeket használjon. A tökéletes működés (nyomás és áramlás) érdekében a szivattyúk csatlakozási paramétereinek értékét semmilyen körülmények között nem szabad csökkenteni.

Pneumatikus csatlakozás és üzembe helyezés

A sűrített levegő csatlakozó a vezérlőblokk testén található. Az S...D, G és GSF sorozatú szivattyúkhoz rendelkezésre áll egy a vezérlőszelep közvetlen levegőellátásához használatos második csatlakozó, amelyet szintén levegővel kell nyomás alá helyezni. Ez a csatlakozás lehetővé teszi, hogy a szivattyút kis névleges átmérőjű mágnesszelepekkel lehessen be- és kikapcsolni.

A vízleválasztóval ellátott sűrítettlevegő-szűrőt minden esetben a szivattyú előtti légvezetékbe kell beépíteni. A szűrő és a vízleválasztó, az elzárószelep és az ellenőrző nyomásmérővel felszerelt nyomásszabályozó nálunk a konkrét szivattyúsorozat függvényében "C1 vagy C2 vagy C3 pneumatikus vezérlőegység" néven komplett egységként vásárolható meg

Nyomólevegős kenőberendezésre általában nincs szükség, mivel a szivattyút a telepítés során báriumos zsírral kenjük meg. Ha a szivattyú működtetéséhez nagyon száraz levegő használatos, és az üzemidő meghaladja az 50%-ot, akkor a rendszerbe nyomólevegős kenőberendezést kell beépíteni.

A MAXIMATOR szivattyúk üzemi hőmérsékletei

általában -20°C és +80°C között mozognak. A -VE verzió tömítéssel ellátott vízszivattyúi csak +60°C-ig használhatóak. Rövid távú üzemelés esetén a hőmérséklet eléreti a +80°C-ot. Kültéri használatra, 0°C-os vagy annál alacsonyabb hőmérsékleten, kiváló kivitelű speciális szivattyúkat kínálunk.

Ajánlott hidraulika olajok

A szivattyúk tökéletes működése és hatékonysága alapvetően a felhasznált hidraulikaolaj minőségétől függ.
A működéshez 46 - 68 cst közötti viszkozitású hidraulikaolajokat ajánlunk, pl. DIN 51524 T2; DIN 51519; ISO VG 46 szerinti hidraulikaolaj-gyártó ARAL: VITAM GF 46

BP: ENERGOL HLP 46
ESSO: NUTO H 46
SHELL:

TELLUS 46
HYDROL DO 46
HYDROL HV 46

DEA: ASTRON HLP 46

Sűrített levegő minőségi követelmények

A sűrített levegőnek 3-4. osztályúnak kell lennie (szilárd anyagok/víz/olaj). Az európai PNEUROP bizottság (PNEUROP = a sűrített levegő, vákuumszivattyúk és pneumatikus szerszámok gyártóinak európai bizottsága) 611/1984-es ajánlása szerint ez a következőket jelenti:

Szilárd anyagok:
Maximális részecskeméret 5 µ
Maximális részecskekoncentráció 5 mg/m3

Harmatpont:
+10° = 9.4 g/m3 víztartalom
+ 2°-ig = 5.6 g/m3 víztartalom

Olajtartalom:
1.0 - 5 mg/m3
A fent említett sűrített levegő minősége esetén a tömítések és a vezetőelemek optimális élettartama biztosított.

A MAXIMATOR szivattyúk különböző nyomású folyadékokhoz alkalmasak. A következő kritériumok megkönnyítik a konkrét alkalmazáshoz optimális szivattyú kiválasztását és megrendelését:

1. Nyomófolyadék

A szivattyú kiválasztása alapvetően az alkalmazott nyomófolyadéktól, valamint az ebből eredő, a közeggel érintkező alkatrészek anyagával és a tömítőanyagokkal szemben támasztott különleges követelményektől függ. MAXIMATOR szivattyúk különböző nyomású folyadékokhoz. A két legfontosabb közeghez, az olajhoz és a vízhez szabványos szivattyúkat kínálunk (lásd még az egyes szivattyúsorozatok "Rendelési kódját").

2. Rendelkezésre álló pneumatikus nyomás

A Maximator szivattyúk pL = 1 és maximum 10 bar (14,5-145 psi) közötti nyomású sűrített levegővel működtethetők.

3. Szükséges üzemi nyomás és áramlási sebesség üzemi nyomáson

A szivattyúk táblázatokban felsorolt üzemi nyomásai pL = 10 bar (145 psi) pneumatikus nyomáson alapulnak. Az adott alkalmazáshoz beállítandó tényleges üzemi nyomást úgy kapjuk meg, hogy az adott szivattyú áttételét és a rendelkezésre álló pneumatikus nyomást megszorozzuk i * pL értékkel.

A táblázatokban feltüntetett Qmax áramlási sebesség 6 bar pneumatikus nyomás és a kinyomó csonkkal szembeni szabad kiáramlás esetén érhető el.

Speciális kiáramlási nyomás esetén a tényleges áramlási sebességet a katalógus 20-23. oldalán található áramlási sebességtáblázatokban találja.

Hidraulikaszivattyúk - MAXIMATOR szivattyúhajtási koncepció

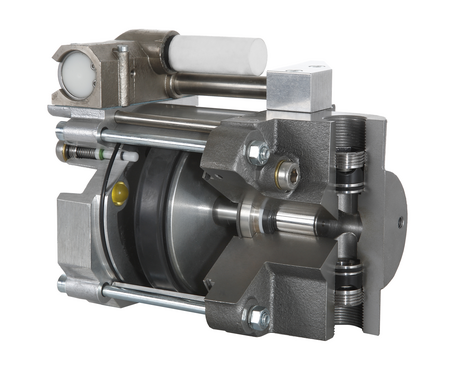

A Maximator nagynyomású szivattyúi ideális megoldást jelentenek olaj- vagy vízalapú nagy nyomások előállítására számos műszaki alkalmazáshoz. A MAXIMATOR szivattyúk meghajtására 1 és 10 bar közötti nyomástartományú sűrített levegőt használatos. A szerkezeti elv általánosságban megfelel a végállásokban (szívó/nyomó löket) 4/2-utas impulzusszelepet használó oszcilláló nyomás-sokszorozó elvének. A MAXIMATOR szivattyúk megfelelő üzemi nyomás egyidejű beállítását lehetővé tevő áttételezése a nagy légdugattyú és a kis nagynyomású dugattyú területéből adódik. A nagy áttételezés miatt magas üzemi nyomás alakul ki.

A MAXIMATOR szivattyúk típusjelzése alapvetően ezt az áttételi arányt tükrözi. Pontos információkért lásd az adott szivattyú műszaki adatait. Az üzemi nyomás könnyen beállítható a légvezetékben található egyszerű sűrített levegő szabályozóval. A hajtónyomás és a szivattyú áttételének szorzatával kiszámítható az üzemi nyomás. A MAXIMATOR szivattyúk önfelszívók.

Sűrített levegős kenőberendezés használatára általában nincs szükség. A szivattyúzott közeg a hajtódugattyú felfelé irányuló mozgásának köszönhetően eléri a szivattyú szívóoldalát. A bemeneti szelep nyit, a kimeneti szelep pedig zár. A fordított löket során nyomás keletkezik a nyomóoldalon. A bemeneti szelep zárt, a kimeneti szelep pedig nyitott állású. Ha a nyomás csökken, a MAXIMATOR hidraulikus szivattyúi automatikusan újra bekapcsolnak, amíg a nyomás újra ki nem egyenlőtik.

A levegőszabályozó szeleppel beállítható végső nyomás elérésekor a szivattyúk lökésfrekvenciája csökken, amíg teljesen le nem állnak, miközben a meghajtó és a nagynyomású oldal között kiegyenlítődnek az erők. Amíg a nagynyomású oldalon nincs nyomásesés, a nyomás energiafogyasztás nélkül is fenntartható.

A szivattyúk teljesítménye számos hatás miatt csökkenhet: például a hangtompító vagy a vezérlőszelep befagyása a nyomóvezetékben lévő túl sok nedvesség, illetve a levegőcsatlakozás fojtása és a szűrő beszennyeződése miatt. A szivattyú optimális működése érdekében ügyeljen arra, hogy a megadott névleges értékek ne csökkenjenek.

Ha bármilyen kérdése van a szivattyúk üzemeltetési feltételeivel kapcsolatban, vegye fel a kapcsolatot a MAXIMATOR-ral. Átfogó műszaki tanácsadást és hozzáértő szolgáltatást nyújtunk.

A két vagy három pneumatikus dugattyúval rendelkező egyszeres működésű szivattyúk 1/2 vagy 1/3 pneumatikus nyomás esetén ugyanazt a végnyomást érik el, mint az egy pneumatikus dugattyúval rendelkező egyszeres működésű szivattyúk.

A kettős működésű szivattyúk az egyszeres működésű szivattyúkhoz képest körülbelül 50%-os áramlásnövekedést érnek el.

Sűrített levegővel hajtott MAXIMATOR szivattyúk

3999.0480, nyelv: német, verzió: 08/2014

Letölthető >

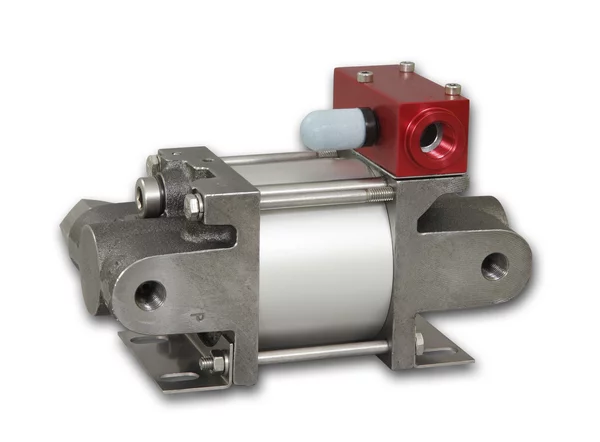

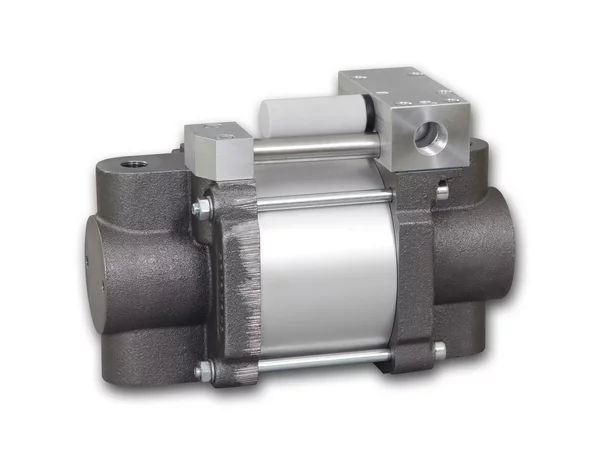

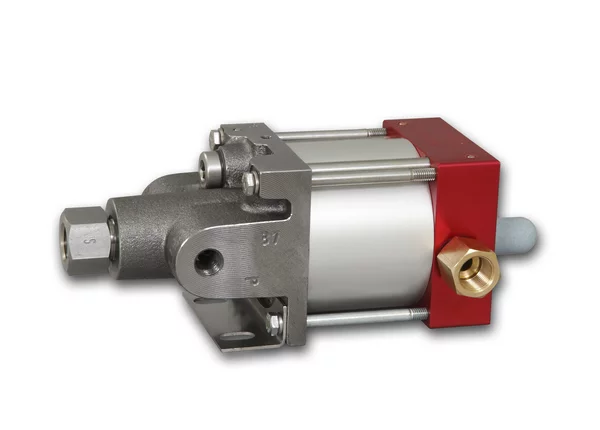

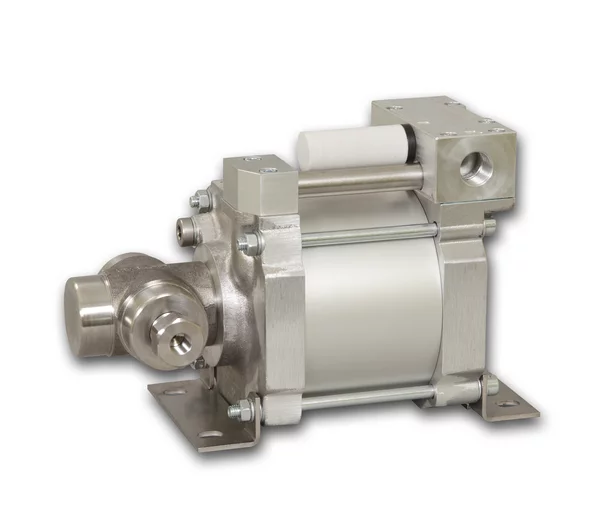

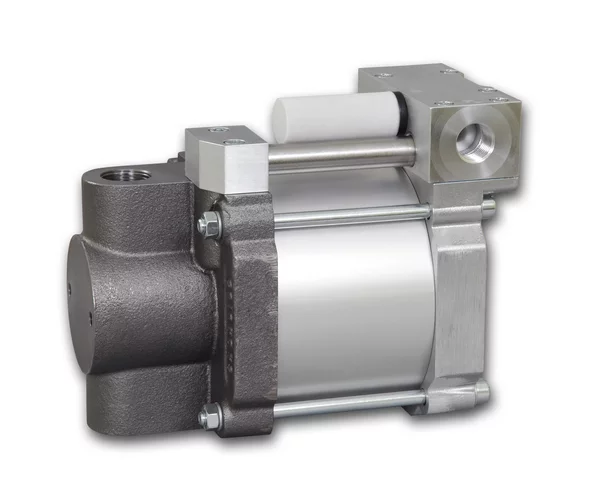

MO és S sorozat

Kompakt és könnyű kialakításuknak, valamint a különböző áttételeknek köszönhetően ezek a szivattyúk számos olajhidraulikus rendszer esetében bizonyulnak érdekes választásnak. Egyszeres és kettős működésű változatban is kaphatók.

Olajszivattyúk akár 1000 bar (14.500 psi) nyomásig

Emelés és befogás - emelőasztalok, ollós emelők, hidraulikus rendszerek és teheráthelyezés
Hidraulikus alkalmazások - befogó célszerszámok, lyukasztók és prések, tokmányok, hengervezérlések
Préselés - izosztatikus hidegpréselés, szűrőprések, hidraulikus prések, nyomásfejlesztés présekhez és a prések túlterhelésvédelme
Szerszámok - nyíró- és hajlítóberendezések vezérlése, kábelnyíró és csőhajlító állványok, hengerbefogás és nyomatékkulcs vezérlés
Vizsgálatok és tesztelés - nyomó- és szakítószilárdság vizsgálatára szolgáló gépek
Kenőrendszerek

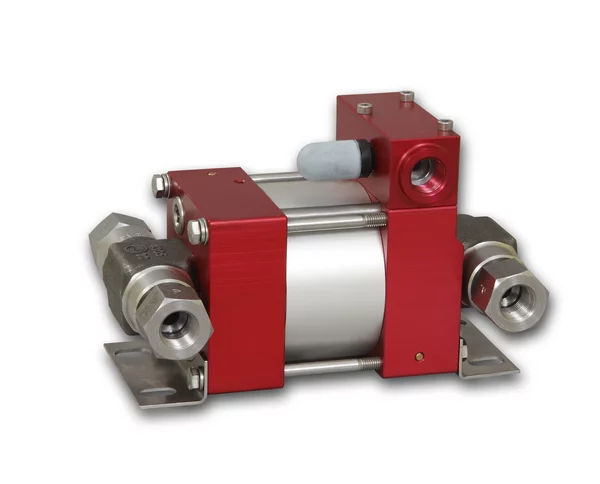

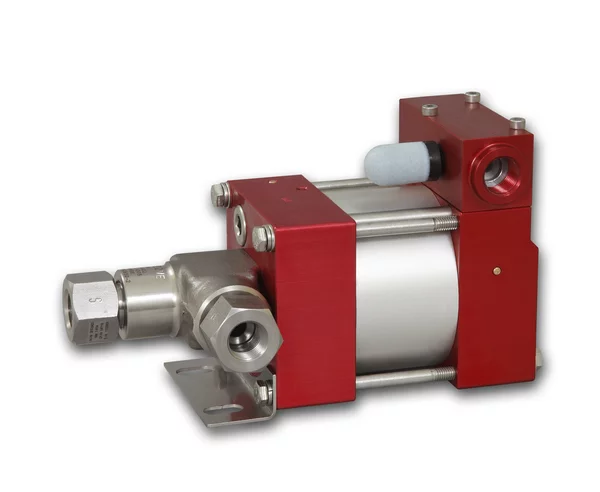

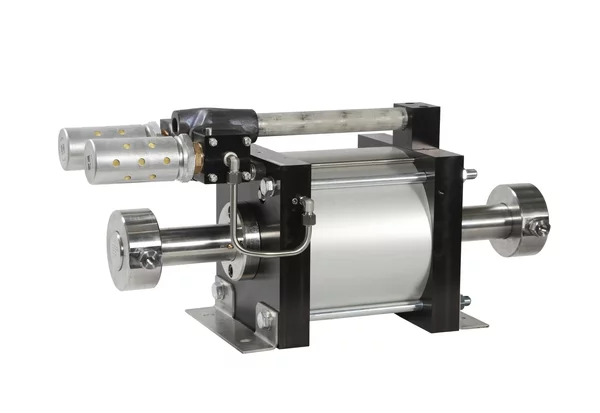

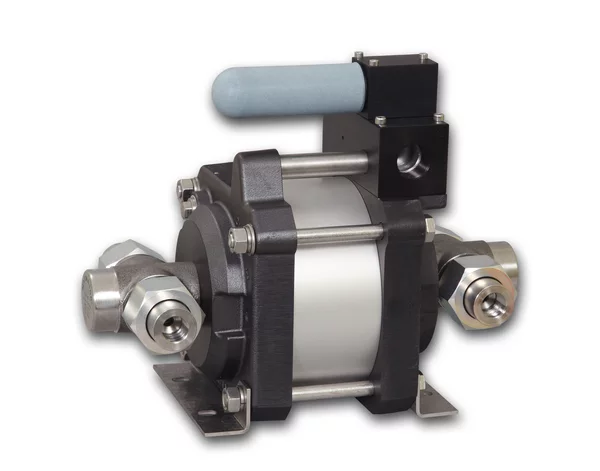

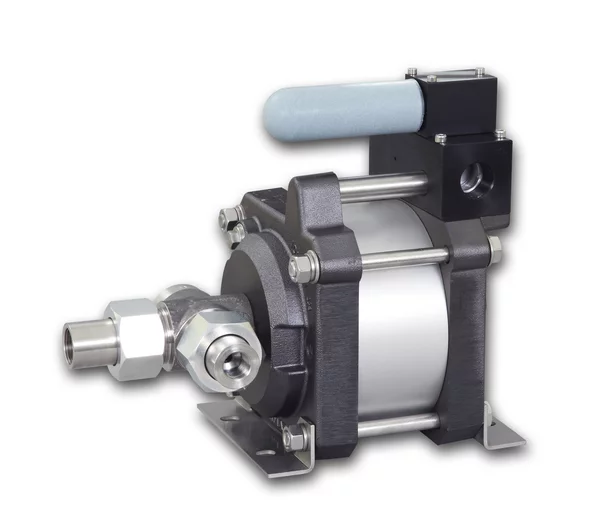

M és G sorozat

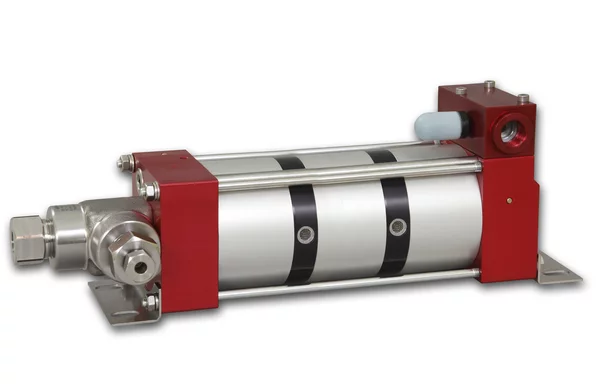

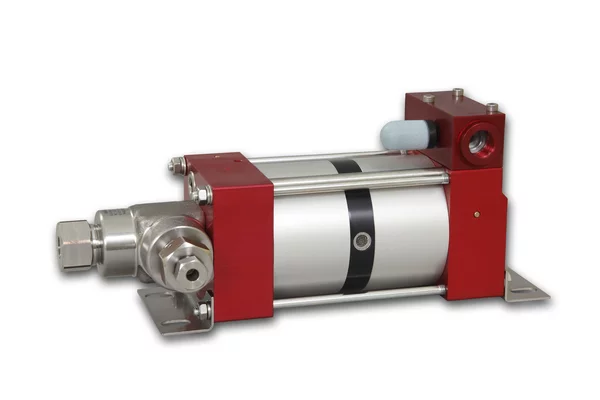

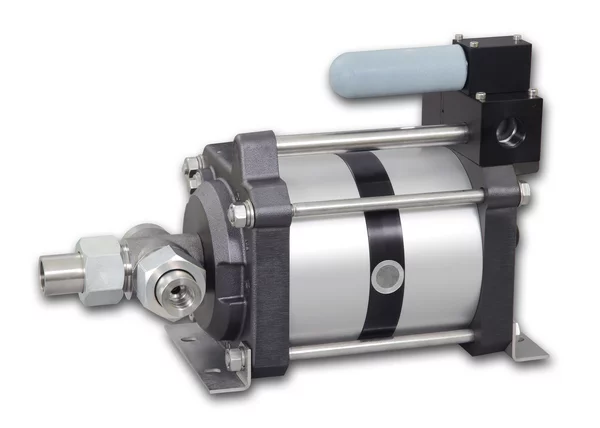

Az M és G sorozatú szivattyúkat egyszerű és kettős működésű, illetve egyfokozatú, kétfokozatú (M és G) vagy háromfokozatú (csak M) kivitelben kínáljuk. A közeggel érintkező alkatrészek rozsdamentes acélból készülnek, ami ezeket a szivattyúkat predesztinálja a vízhidraulikai szegmensen belüli használatra.

Víz- és olajszivattyúk 7000 bar (101.000 psi) nyomásig

Hidrosztatikai vizsgálatok - szelepek, tartályok, akkumulátorok, nyomáskapcsolók, tömlők, csövek, manométerek, palackok, mérőtranszformátorok, kútfalak, kútfej-előkészítések, gázpalackok és űrtechnikai alkatrészek.
A fenti alkatrészek nyomó- és tartóssági vizsgálatai
Manométerek és mérőtranszformátorok kalibrálásai
Vízsugaras vágás és tisztítás
Szivárgásellenőrzés
Vészleállító rendszerek olaj- és gázfúrótornyok számára
Nyomástartó edény nyomás alá helyezése számos alkatrész ellenőrzéséhez

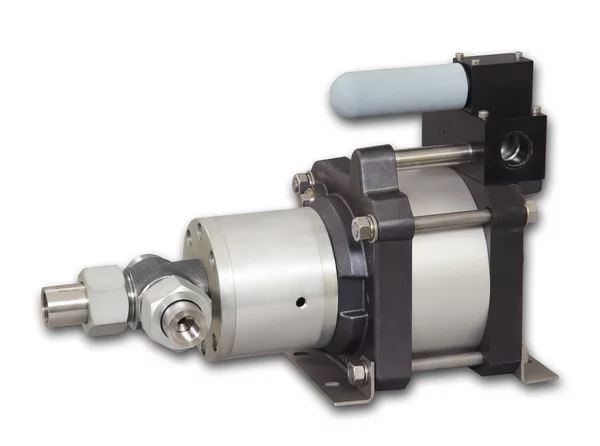

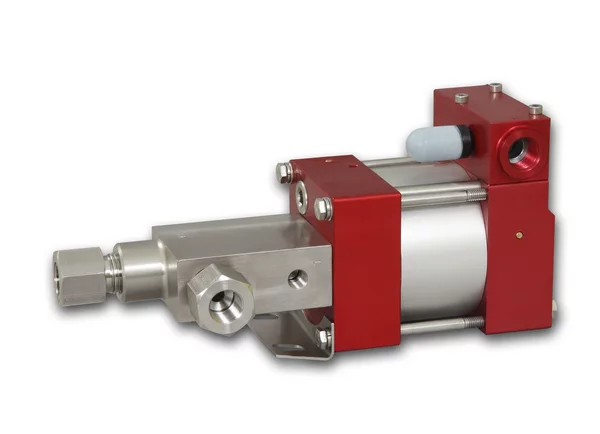

MSF, GSF és GX sorozat

Az MSF és GSF sorozatú szivattyúk hasonlóak a fent említett M és G sorozatú szivattyúkhoz. A köztes kamra és a szivárgási nyílás kialakítása, valamint a PTFE tömítések megfelelnek a vegyipar speciális követelményeinek.

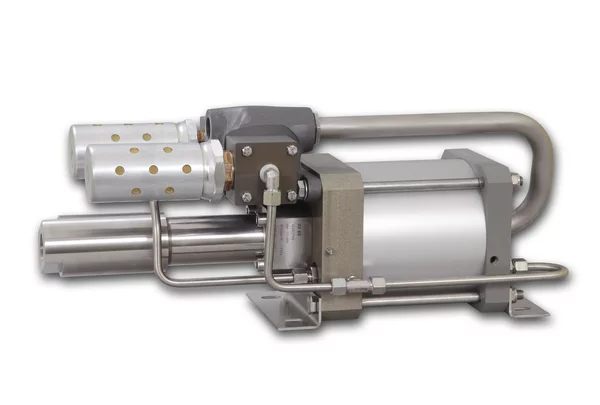

A GX sorozatú szivattyúkat nagy áramlási sebesség jellemzi. A robusztus felépítésnek, a közeggel érintkező rozsdamentes acél alkatrészeknek és a rozsdaálló anyagból készült külső köpenynek köszönhetően ideális választást jelentenek a nehéz olaj- és gázipar üzemi körülmények esetén.

Vegyipari, olaj- és gázipari alkalmazású szivattyúk akár 1.450 bar nyomásig (21.025 psi) nyomásig

Védőanyagok, például metanol és glikol, csőrendszeri befecskendezése
Hűtőközegek befecskendezése
repülőgép- és autóipari vizsgálatokhoz - fékfolyadék, skydrol, sebességváltó- és kormányműfolyadékok
Vegyi folyadékok cseréje és nyomás alá helyezése

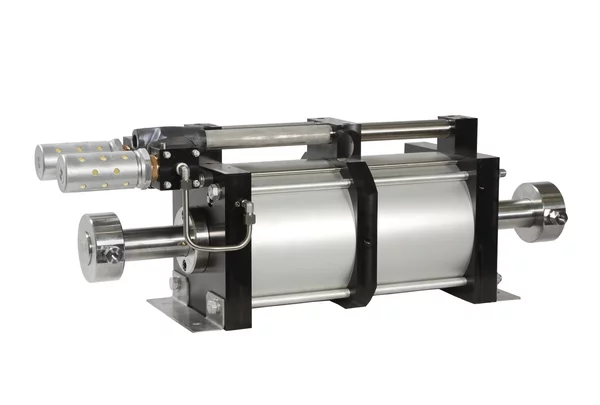

MAXIMATOR szivattyúk speciális alkalmazásokhoz

A nagyméretű, kettős működésű DPD szivattyúk nagy áramlási sebességgel rendelkeznek nagy, akár 2 100 bar (30 450 psi) üzemi nyomáson.

Vízsugaras vágás (szakaszos üzemben)
Nyomás előállítása tüske-extrudáló berendezéseken

Injektálószivattyúk egy- és kétkomponensű vegyületekhez

Betonszivattyúk

Töltőszivattyúk

Bányászat
Kőzetstabilizálás
Alagút- és hídépítés
Betonszerkezetek szanálása
